สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
กลับมาพบกันในทุกๆ วันอาทิตย์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะมาพูดคุยและเสวนากันถึงคำตอบในหัวข้อ “ถาม-ตอบชวนสนุก” กันนะครับ
โดยที่เมื่อวานนี้ผมได้ทำการหยิบยกเอาคำถามที่มีความเกี่ยวข้องกันกับ ความรู้ดีๆ เรื่องวิศวกรรมงานฐานราก งานดินและเสาเข็ม และก็เหมือนเช่นเคยผมคงจะต้องออกตัวอีกครั้งหนึ่งว่า คำถามประจำสัปดาห์นี้สุดแสนจะง่ายมากๆๆๆๆๆๆๆๆๆ โดยที่โจทย์ในวันนี้ก็คือ
หากผมมีโครงสร้างเสาเข็มสปันไมโครไพล์ที่มีรูปทรงเป็นหน้าตัดสี่เหลี่ยมจัตุรัสที่มีขนาดความกว้างและความลึกของหน้าตัดเท่ากับ 230 มม โดยที่เสาเข็มต้นนี้ใช้คอนกรีตที่มีกำลังอัดประลัยของคอนกรีตตัวอย่างรูปทรงกระบอกมาตรฐานที่อายุ 28 วัน เท่ากับ 400 กิโลกรัมต่อตารางเซนติเมตร

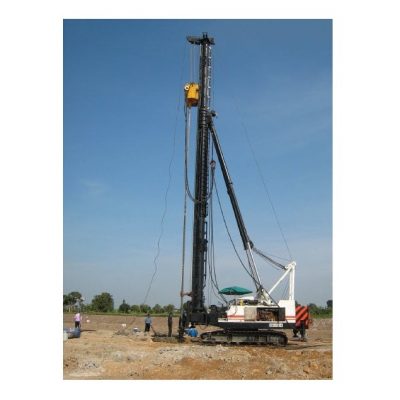

หลังจากที่ได้มีการตรวจสอบจากพื้นที่ก่อสร้างที่อยู่ข้างเคียงจากวิศวกรผู้ควบคุมงานแล้วพบว่า ลักษณะของชั้นดินในบริเวณนี้ค่อนข้างที่มีความน่าเชื่อถือได้ ชั้นดินค่อนข้างที่จะมีความคงที่ ไม่ค่อยมีความแปรปรวนมากนักและก็น่าที่จะมีความแข็งแรงมากในระดับหนึ่งด้วย ซึ่งโดยทั่วไปสำหรับบริเวณนี้สามารถที่จะทำการตอกเสาเข็มให้มีความยาวของโครงสร้างเสาเข็มได้ไม่เกิน 18 เมตร แต่ เนื่องจากยังไม่ได้มีการเก็บตัวอย่างของดินเพื่อนำไปใช้เป็นผลการทดสอบของดินในห้องปฏิบัติการจึงยังทำให้ยังไม่ทราบคุณสมบัติด้านต่างๆ ของดินที่แน่นอน จงทำการคำนวณดูว่า ค่าความแข็งเกร็งต่อการเสียรูปเนื่องจากแรงตามแนวแกน หรือ AXIAL STIFFNESS และ ค่าความแข็งเกร็งต่อการเสียรูปเนื่องจากแรงดัด หรือ ROTATIONAL STIFFNESS ของ “เสาเข็ม” ต้นนี้จะมีค่าเท่ากับเท่าใด ?
เอาละ เพื่อเป็นการไม่เสียเวลา ผมคิดว่าเรามาเริ่มต้นทำการคำนวณกันเลยดีกว่าเนาะ โดยเริ่มต้นทำการคำนวณหาค่า PARAMETER ต่างๆ ที่ปัญหาอาจจะไมได้ให้มาตรงๆ ซึ่งต้องทำการคำนวณออกมาซึ่งได้แก่ ค่าโมดูลัสยืดหยุ่นของคอนกรีต หรือค่า E ในสมการของเรา ค่าโมดูลัสความเฉื่อยของหน้าตัดโครงสร้างเสาเข็ม หรือค่า I ในสมการของเรา ค่าพื้นที่ของหน้าตัดโครงสร้างเสาเข็ม หรือค่า A ในสมการของเรา และสุดท้ายก็คือ ความยาวของโครงสร้างเสาเข็มส่วนที่ถูกกึ่งยึดรั้ง หรือค่า L(PFD) ในสมการของเรา ซึ่งค่าทั้งสี่ข้างต้นนี้เราสามารถที่จะทำการคำนวณได้จากข้อมูลของค่ากำลังอัดประลัยของคอนกรีตตัวอย่างรูปทรงกระบอกมาตรฐานที่อายุ 28 วัน จากข้อมูลของขนาดหน้าตัด และค่าความยาวของเสาเข็ม ที่ปัญหาข้อนี้ได้ให้มา
ค่า ELASTIC MODULUS ของคอนกรีตที่ใช้ทำโครงสร้างเสาเข็ม ซึ่งก็จะมีค่าเท่ากับ
E = Ec

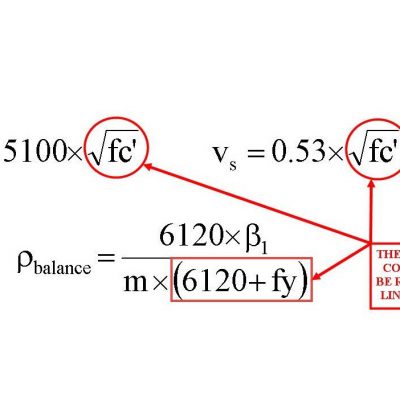

Ec = 15100√fc’
Ec = 15100√(400)
Ec = 302000 KGF/CM^(2)
Ec = 3020000 T/M^(2)
ค่า SECTIONAL INERTIA ของโครงสร้างเสาเข็ม ซึ่งก็จะมีค่าเท่ากับ
I = Ip
Ip = 0.230^(4)/12
Ip = 2.332×10^(-4) M^(4)
ค่า SECTIONAL AREA ของโครงสร้างเสาเข็ม ซึ่งก็จะมีค่าเท่ากับ
A = Ap
Ap = 0.230^(2)
Ap = 0.0529 M^(2)
สุดท้ายก็คือ PARTIAL FIXITY DEPTH OF PILE ของโครงสร้างเสาเข็ม ซึ่งก็จะมีค่าเท่ากับ
L(PFD) = 0.34 x Lp
L(PFD) = 0.34 x 18.00
L(PFD) = 6.12 M
นอกนั้นค่าทุกๆ ค่าปัญหาก็ได้ให้มาไว้หมดแล้ว ดังนั้นเรามาทำการคำนวณค่าอื่นๆ ที่เกี่ยวข้องก่อน ซึ่งก็จะเหลือเพียงค่าเดียวนั่นก็คือ ค่าความยาว Lp’ ซึ่งก็จะมีค่าเท่ากับ
Lp’ = Lp – L(PFD)
Lp’ = 18.00 – 6.12
Lp’ = 11.88 M
เรามาเริ่มต้นทำการคำนวณหาค่า Ka ค่า Kr1 และ Kr2 กันเลย โดยเริ่มต้นจากค่า Ka กันก่อน
Ka = A E / Lp
Ka = 0.0529 x 3020000 / 18.00
Ka = 8875 T/M ◄
ค่าต่อมาก็คือค่า Kr1 บ้าง
Kr1 = 3 E I / Lp’
Kr1 = 3 x 3020000 x 2.332×10^(-4) / 11.88
Kr1 = 178 T-M/RADIAN
และสุดท้ายก็คือค่า Kr2
Kr2 = 4 E I / Lp
Kr2 = 4 x 3020000 x 2.332×10^(-4) / 18.00
Kr2 = 157 T-M/RADIAN
ขั้นตอนสุดท้ายก็คือ นำเอาทั้งสองค่าข้างต้นทั้งค่า Kr1 และ Kr2 มาทำการเปรียบเทียบกันและเลือกใช้ค่า Kr จากค่าที่ “ต่ำที่สุด” จากทั้งสองค่านี้ ดังนั้นเราอาจจะสามารถเขียนได้ว่า
Kr = MIN. ( Kr1 , Kr2 )
Kr = MIN. ( 178 , 157 )
Kr = 157 T-M/RADIAN ◄
สรุป ค่าความแข็งเกร็งต่อการเสียรูปเนื่องจากแรงตามแนวแกน หรือ AXIAL STIFFNESS และ ค่าความแข็งเกร็งต่อการเสียรูปเนื่องจากแรงดัด หรือ ROTATIONAL STIFFNESS ของ “เสาเข็ม” ต้นนี้จะมีค่าเท่ากับ 8875 T/M และ 157 T-M/RADIAN ตามลำดับครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
