วันนี้ผมจะขออนุญาตมาทำการโพสต์และแชร์ความรู้เกี่ยวกับเรื่อง ความรู้และวิธีในการอ่านข้อมูล ซึ่งจะรวมไปถึงการนำข้อมูลจากผลการทดสอบดินหรือ BORING LOG
โดยที่ในวันนี้ผมจะขอทำการแทรกเนื้อหาการนำผลการทดสอบดินที่ผมไปพบมาจากการทำงานจริงๆ ของผมมาเล่าสู่กันฟังแก่เพื่อนๆ ก็แล้วกันนะครับ
โครงการก่อสร้างแห่งนี้ตั้งอยู่ในบริเวณซอยของถนนรามคำแหง ซึ่งหากดูแบบหยาบๆ และผิวเผินแล้วก็อาจจะพบว่าสภาพของชั้นดินนั้นน่าที่จะมีความปกติเพราะดินเดิมนั้นเป็นดินที่มีอยู่เดิม และ จะมีส่วนดินใหม่ที่เปผ้นดินถมที่ผิวซึ่งมีความหนาประมาณ 1.5-2 ม เท่านั้นเองนะครับ

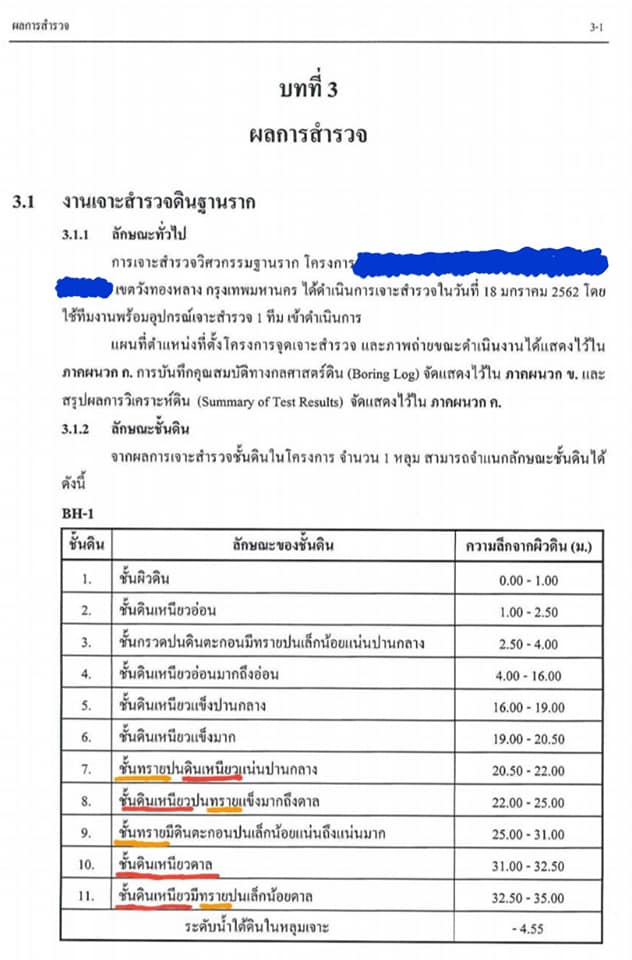

ไล่ตั้งแต่ดินชั้นบนๆ โดยเฉพาะที่ด้านล่างนั้นค่อนข้างที่จะเป็นดินที่มีความสม่ำเสมอในระดับปานกลางนะครับ คือ มีการแปรปรวนที่ไม่มากจนเกินไปนัก และ ต้องถือว่าดินชั้นบนๆ นั้นเป็นชั้นดินที่มีความ อ่อนมาก ถึง อ่อนปานกลาง ซึ่งตามปกติแล้วดินชั้นบนๆ จะเป็นชั้นดินเหนียว ดินชั้นล่างๆ จะเป็นดินเหนียวปนทราย หรือ ไม่ก็ทรายล้วน แต่หากสังเกตจากรูปที่ 1 จะเห็นเห็นได้ว่า ชั้นดินจะเกิดการวางตัวแบบสลับกันไปสลับกันมานะครับ

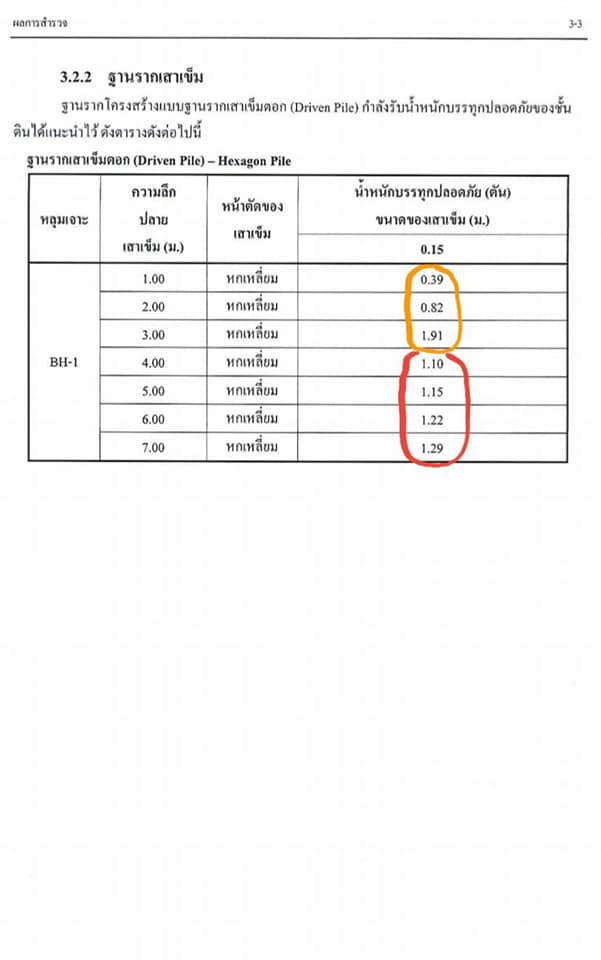

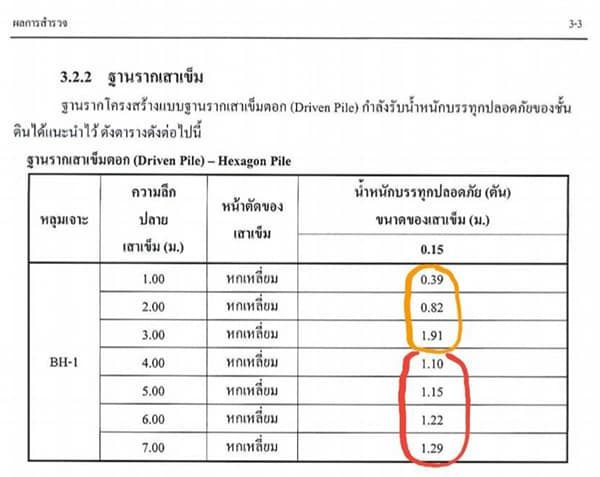

ตามปกติแล้วยิ่งเสาเข็มของเราวางอยู่ลึกลงไปเท่าใดก็จะยิ่งมีค่าความสามารถในการรับกำลังที่สูงเพิ่มขึ้นเรื่อยๆ แต่หากดูจากรูปที่ 2 ซึ่งเป็นเข็มสั้น ความลึกของเสาเข็มตั้งแต่ 1 ถึง 3 เมตร ค่าความสามารถในการรับกำลังของเสาเข็มจะเพิ่มขึ้นเรื่อยๆ โดยมีค่าสูงสุดอยู่ที่ 1.91 ตัน/ต้น แต่ พอที่ความลึกเท่ากับ 4 เมตร จะพบว่าดินจะมีความสามารถในการรับกำลังที่ลดต่ำลงไปเป็น 1.10 ตัน/ต้น และค่อยเพิ่มค่าขึ้นเรื่อยๆ ตามลำดับ

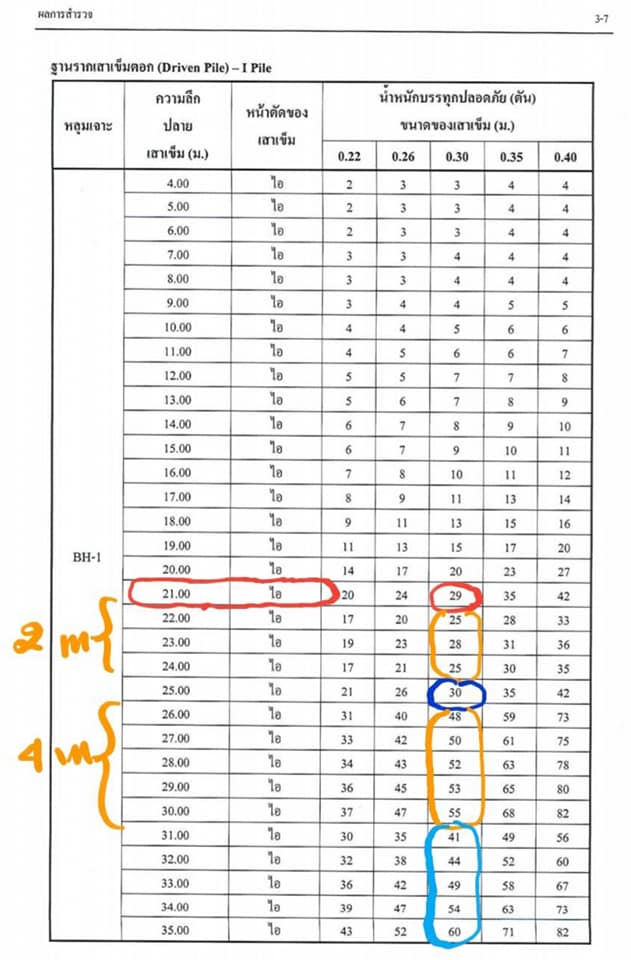

หากดูรูปที่ 3 เราจะทราบกันตามปกติว่า ชั้นดินโดยทั่วไปในเขต กทม หากใช้เข็มไอขนาด 300 มม ที่ความลึก 21 ม ค่าความสามารถในการรับ นน จะอยู่ที่ประมาณ 30 ตัน/ต้น หากยิ่งเพิ่มความยาวของเสาเข็มให้มากยิ่งขึ้นค่าความสามารถในการรับ นน ของเสาเข็มก็จะยิ่งเพิ่มสูงขึ้นไปตามลำดับ แต่ สำหรับกรณีนี้ หากเราทำการกำหนดความยาวเสาเข็มให้เท่ากับ 21 ม เราจะพบว่าค่าความสามารถในการรับ นน ของเสาเข็มจะอยู่ที่ 29 ตัน/ต้น แต่ พอดูที่ชั้นความลึกที่ 22 ม คือถัดลงไปจากชั้น 21 ม ลงไปอีกเพียง 1 ม ค่าความสามารถในการรับ นน ของเสาเข็มจะลดลงไปเหลือ 25 ตัน/ต้น นั่นเป็นเพราะตรงนี้เราเจอชั้นดินที่เกิดการเปลี่ยนแปลงไป นั่นคือชั้นดินข้างล่างมีความอ่อนตัวกว่าชั้นดินด้านบน โดยเป็นเพียงชั้นบางๆ กั้นเอาไว้ซึ่งมีความหนาประมาณ 2 ม ดังนั้นตามหลักการในการออกแบบเสาเข็มที่ดีและถูกต้องนั้น เราต้องทำการออกแบบให้เสาเข็มนั้นสามารถที่จะมีค่าความสามารถในการรับ นน ที่เพิ่มมากยิ่งขึ้นเรื่อยๆ ทำให้เราจำเป็นที่จะต้องเลือกใช้ความลึกของเสาเข็มที่ประมาณ 25 ม นั่นเองครับ

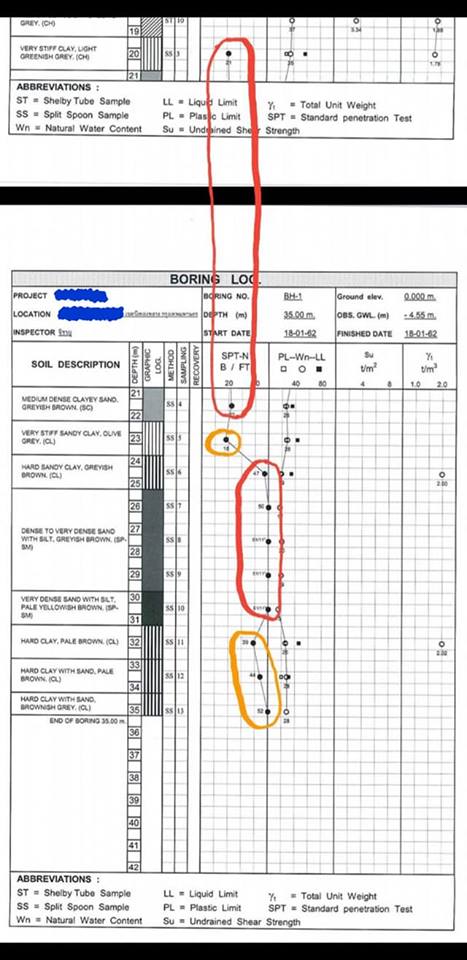

โดยรูปที่ 4 จะเป็นรูปแผนภูมิแสดง BORING LOG ของชั้นดิน ซึ่งจะแสดงให้เห็นถึงความแกว่งของค่า SPT-N VALUES ซึ่งจะยืนยันถึงข้อมูลการทดสอบดินตามที่ผมได้แจ้งไปก่อนหน้านี้ครับ
ในวันพฤหัสบดีหน้าผมจะขออนุญาตมาพูดถึงข้อแนะนำสำหรับ จำนวน และ ระดับความลึก ของหลุมเจาะเพื่อนำมาใช้ในการออกแบบฐานรากและเสาเข็ม หากเพื่อนๆ ท่านใดมีความสนใจในหัวข้อนี้เป็นพิเศษก็สามารถที่จะติดตามอ่านบทความนี้ของผมได้ต่อไปในสัปดาห์หน้านะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
