การออกแบบโครงสร้างเหล็กรูปพรรณชิ้นส่วนที่เป็น คาน-เสา (BEAM-COLUMN ELEMENT)
การออกแบบงานวิศวกรรมโครงสร้าง เหล็กรูปพรรณ (STRUCTURAL STEEL ENGINEERING DESIGN หรือ SSE)
มีเพื่อนวิศวกรของผมท่านหนึ่งได้หลังไมค์มาถามผมเกี่ยวกับเรื่องหลักการในการออกแบบชิ้นส่วนโครงสร้างเหล็กรูปพรรณว่า
“เมื่อทำการออกแบบโครงสร้างเหล็กรูปพรรณชิ้นส่วนที่เป็น คาน-เสา (BEAM-COLUMN ELEMENT) เหตุใดเราจึงจำเป็นที่จะต้องทำการคำนวณปรับแก้ ค่าตัวคูณขยายค่า (MAGNIFICATION FACTOR) ช่วยอธิบายให้ทราบหน่อยจะได้มั้ยครับ ?”
ผมถือว่าคำถามข้อนี้เป็นคำถามที่มีความน่าสนใจดีนะครับ ดังนั้นในวันนี้เราจะมาพูดคุยและไขข้อข้องใจประการนี้ด้วยกันนะครับ

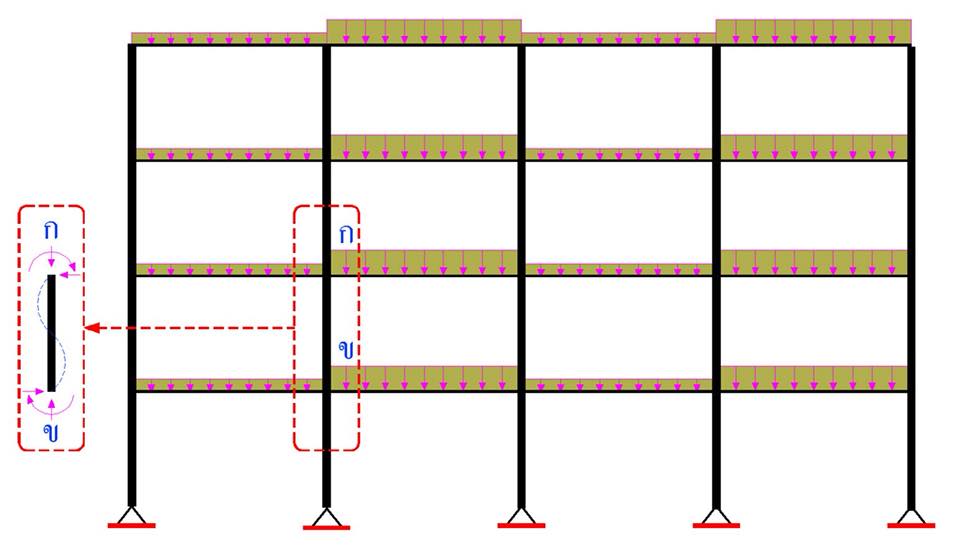

ในหลายๆ ครั้งที่เราทำการคำนวณหา ค่าตัวคูณขยายค่า แล้วเราอาจจะพบว่าค่าๆ นี้จะทำให้ ค่าหน่วยแรงดัด (FLEXURAL STRESS) ที่คำนวณได้ในขั้นตอนของการออกแบบนั้นมีค่าที่สูงมากๆ ซึ่งบางครั้งเราก็จะพบว่าค่านี้มีค่าที่สูงเกินจริงเสียด้วยซ้ำไปนะครับ เช่น กรณีเมื่อโมเมนต์ดัดที่ปลายด้านหนึ่งของโครงสร้าง คาน-เสา นั้นมีค่าเป็น ศูนย์ แล้วก็ทำให้ค่าการโก่งตัวของโครงสร้าง คาน-เสา ที่เกิดขึ้นมีค่าประมาณ ½ หรือ กึ่งหนึ่ง ของค่าที่เราคำนวณได้จากสมการ ค่าตัวคูณขยายค่า เท่านั้น หรือ กรณีที่โครงสร้าง คาน-เสา นั้นถูกกระทำด้วย ค่าโมเมนต์ดัด ที่มีค่าที่เท่าๆ กัน และ ยังมีทิศทางเดียวกันที่ปลายทั้งสองของโครงสร้างอีกด้วย ซึ่งเราจะเรียกสภาวะนี้ว่า โครงสร้างนี้เกิดการโก่งตัวแบบ DOUBLE CURVATURE โดยเพื่อนๆ สามารถที่จะดู ตย กรณีเช่นนี้ได้จากรูปโครงสร้าง คาน-เสา กข ที่ผมได้แนบมาในโพสต์ๆ นี้ได้นะครับ ซึ่งหากเป็นเช่นนี้แล้ว ตัวโครงสร้าง คาน-เสา ของเราก็จะเกิดการดัดในทิศทางตรงกันข้ามกัน และ จะทำให้ค่าการโก่งตัวที่กึ่งกลางของความยาวโครงสร้าง คาน-เสา นั้นมีค่าเป็นศูนย์ และ ยังทำให้ค่าหน่วยแรงดัดที่ตำแหน่งดังกล่าวนั้นมีค่าเป็นศูนย์อีกด้วย เป็นต้นนะครับ
หากเราพบเจอกับเหตุการณ์เช่นนี้มาตรฐาน EIT จึงได้ทำการกำหนดให้ผู้ออกแบบควรทำการปรับแก้ ค่าตัวคูณขยายค่า ด้วยค่าปรับแก้ Cm เสียก่อนนะครับ ทั้งนี้ก็เพื่อที่จะทำให้ ค่าหน่วยแรงดัด ที่คำนวณโดยใช้สมการปฏิสัมพันธ์ (INTERACTION DIAGRAM) นั้นมีค่าที่สอดคล้องกันกับความเป็นจริงมากยิ่งขึ้นนั่นเองครับ
ซึ่งสมการปฏิสัมพันธ์นั้นจะสามารถถูกเขียนได้อยู่ในรูป
fa / Fa + Cm fb / [(1 – fa / Fe’) Fb] ≤ 1.00
โดยที่สมการข้างต้นนั้นจะมีเงื่อนไขอยู่ว่า สัดส่วนระหว่างค่า Cm ส่วนด้วย 1 – fa / Fe’ นั้นจะต้องมีค่า มากกว่า หรือ เท่ากับ 1.00 เสมอนะครับ
หวังว่าเมื่อเพื่อนๆ ได้อ่านบทความนี้แล้วจะเข้าใจประเด็นและเหตุผลของการที่เราควรต้องทำการคำนวณค่าๆ นี้กันมากยิ่งขึ้นนะครับ ยังไงวันพรุ่งนี้ผมจะมาพูดถึงเรื่องนี้กันต่อนะครับ เพื่อนๆ ท่านใดมีความสนใจก็สามารถที่จะติดตามอ่านกันได้ครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
