ระบบแยกส่วนโครงสร้าง หรือ ISOLATED STRUCTURAL SYSTEM EQUIPMENT
สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
วันนี้ผมจะมาร่วมกันเสวนาถึงคำถามที่ผมได้เชิญชวนให้เพื่อนๆ ให้มาร่วมสนุกตอบคำถามร่วมกันเมื่อวันเสาร์ที่ผ่านมา สืบเนื่องจากในช่วยปลายของสัปดาห์นี้แอดมินมีกำหนดการที่จะต้องเดินทางไป ณ ประเทศไต้หวัน เพื่อไปนำเสนอผลงานการทำงานวิจัยในระดับ ป เอก ที่กำลังศึกษาอยู่ ทำให้ตลอดระยะเวลาของสัปดาห์ที่ผ่านมานั้นผมอยู่ ณ ประเทศไต้หวัน ทำให้คำถามประจำสัปดาห์นี้ก็จะยังคงเกี่ยวพันกันกับเหตุการณ์ที่ผมมีโอกาสได้ไปพบเจอตอนที่ผมอยู่ใน ณ ประเทศไต้หวันและผมก็ต้องขอออกตัวกับเพื่อนๆ ไว้ก่อนเลยว่าคำถามประจำสัปดาห์นี้จะว่าไปแล้ว จะว่ายากก็ยาก จะว่าง่ายก็ง่ายโดยที่คำถามก็คือ

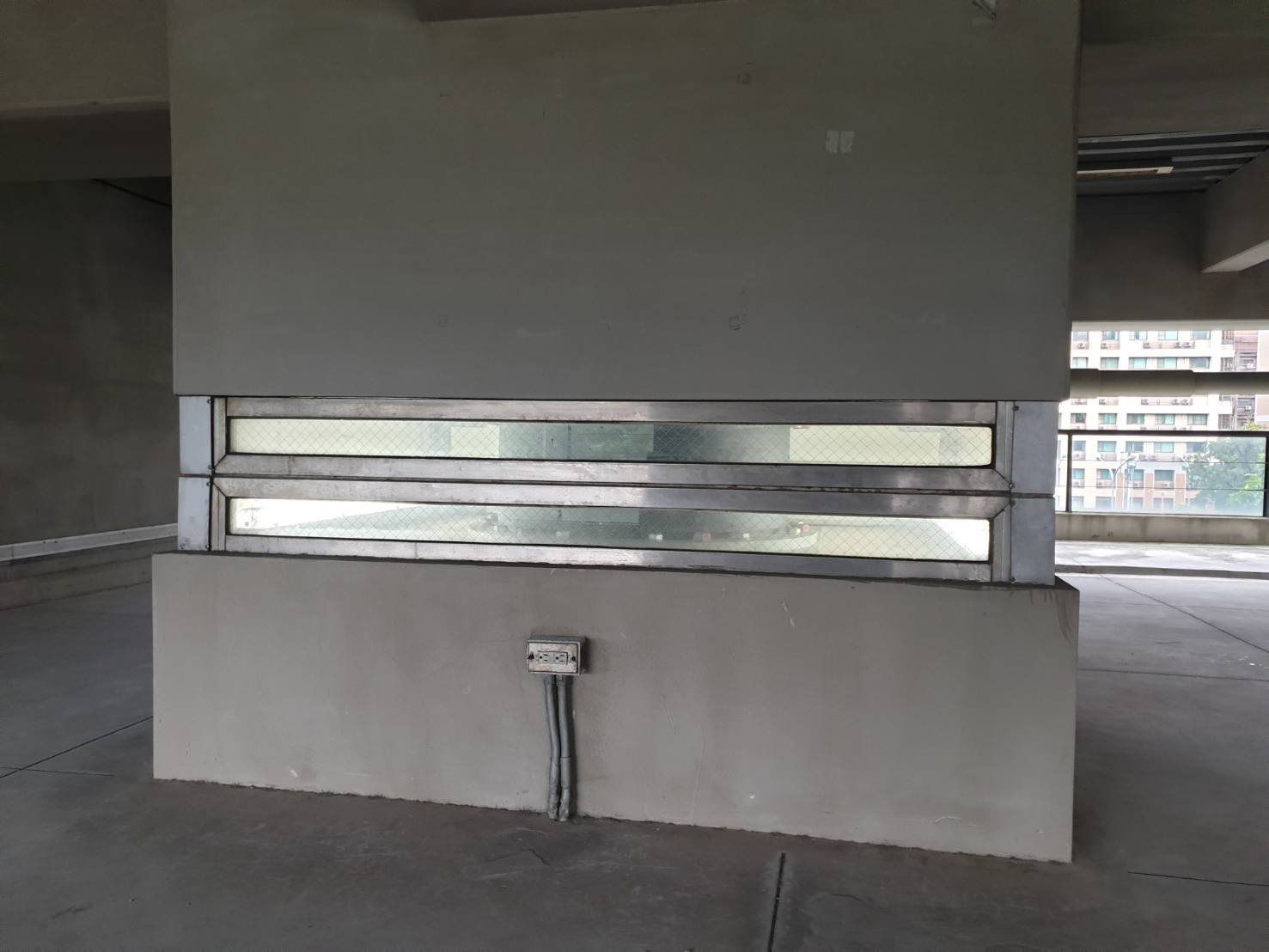

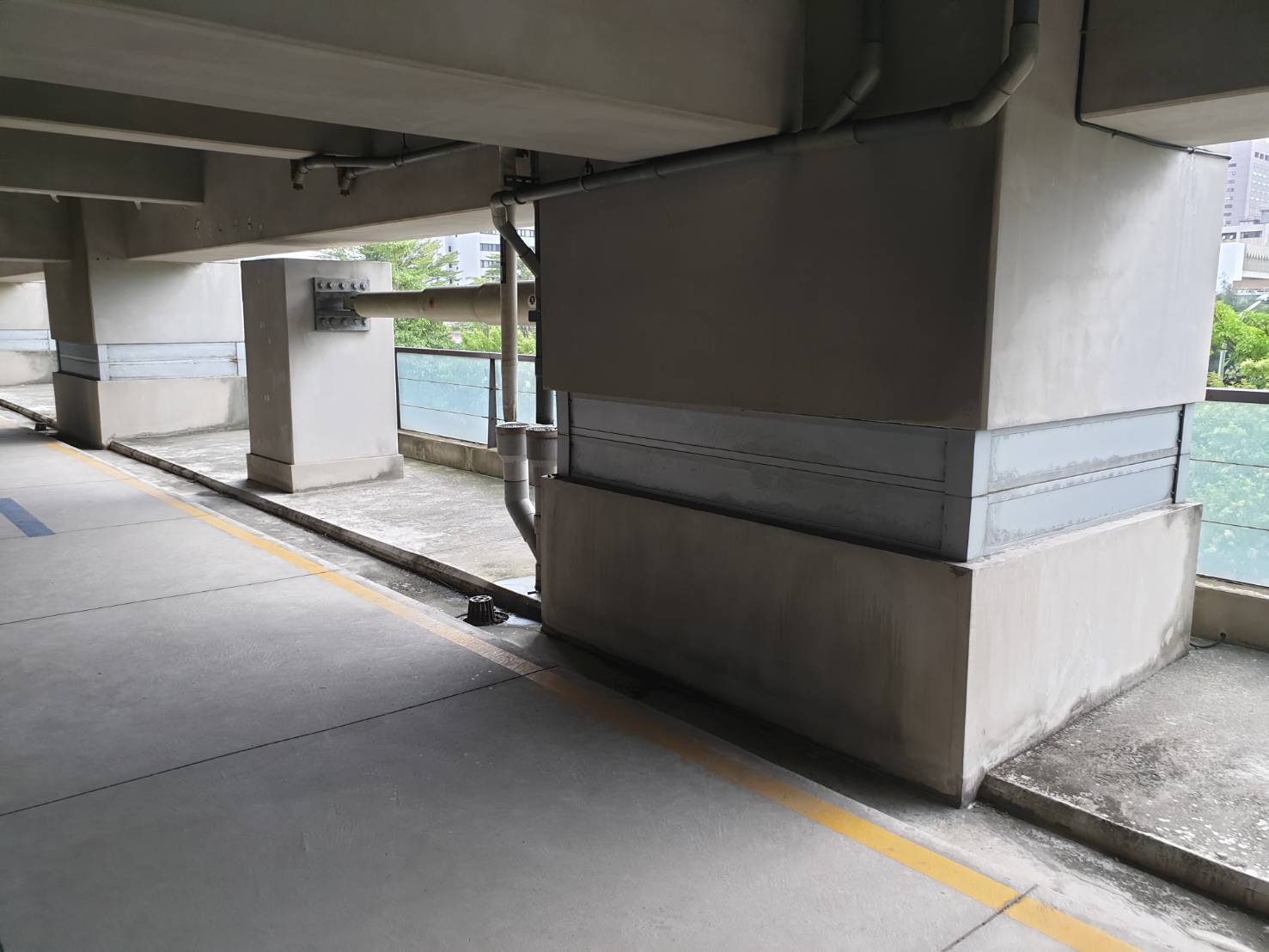

จากรูปเพื่อนๆ จะเห็นเป็นช่วงรอยต่อระหว่างเสาที่ตั้งอยู่ในแนวเดียวกันซึ่งก็จะทำหน้าที่รับเสาของชั้นที่ 4 ของอาคารๆ หนึ่งในกรุงไทเป ประเทศไต้หวัน ดังนั้นประเด็นคำถามในวันนี้ก็คือ ภายใน “กล่อง” ที่ปิดอยู่รอบๆ เสาภายในที่อยู่ในชั้นๆ นี้ จะมีเจ้าสิ่งใดที่อยู่ภายในและเจ้าสิ่งๆ นี้จะคอยทำหน้าที่ๆ มีความสำคัญอะไรให้แก่อาคารๆ หลังนี้ครับ ?

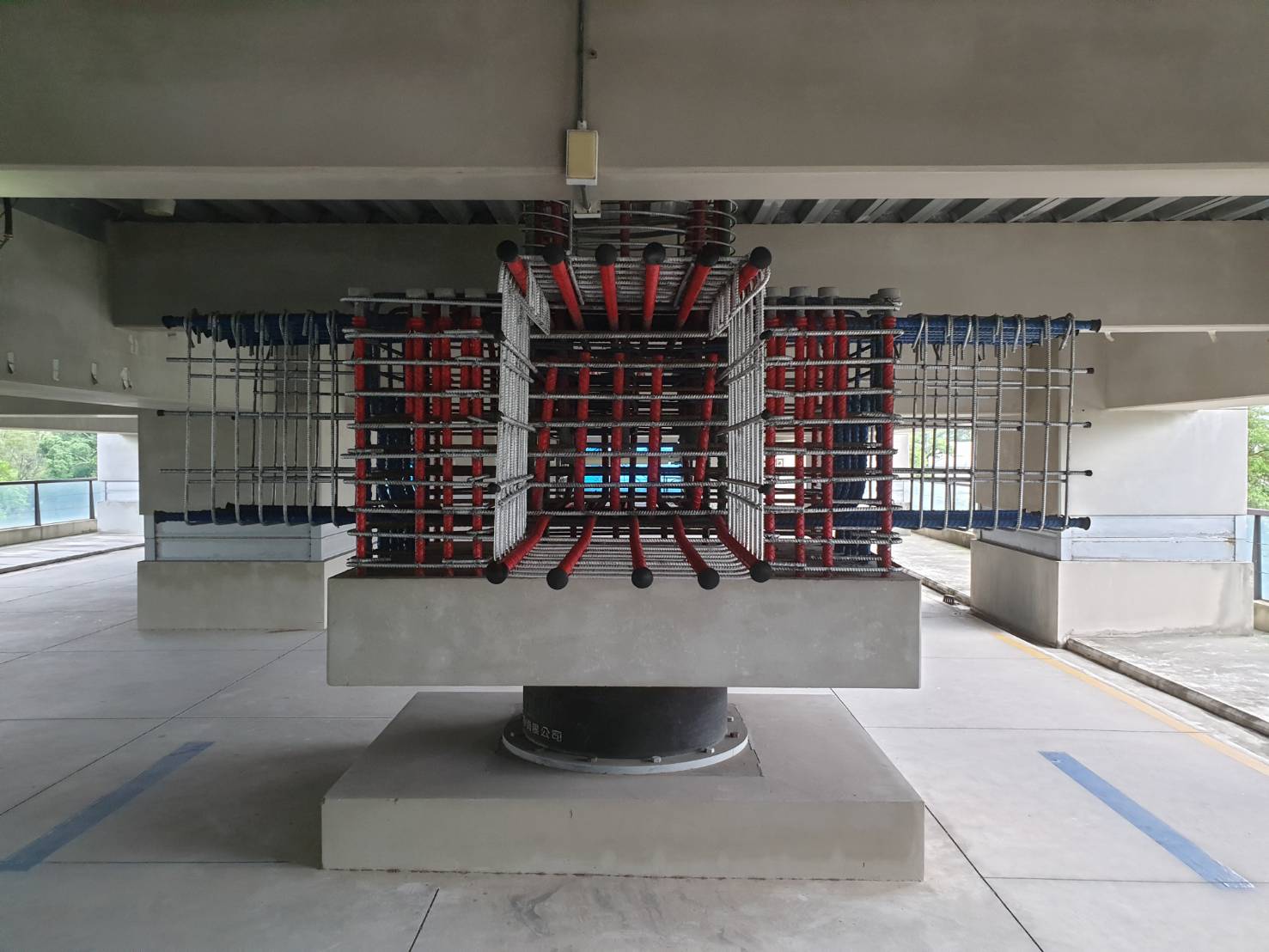

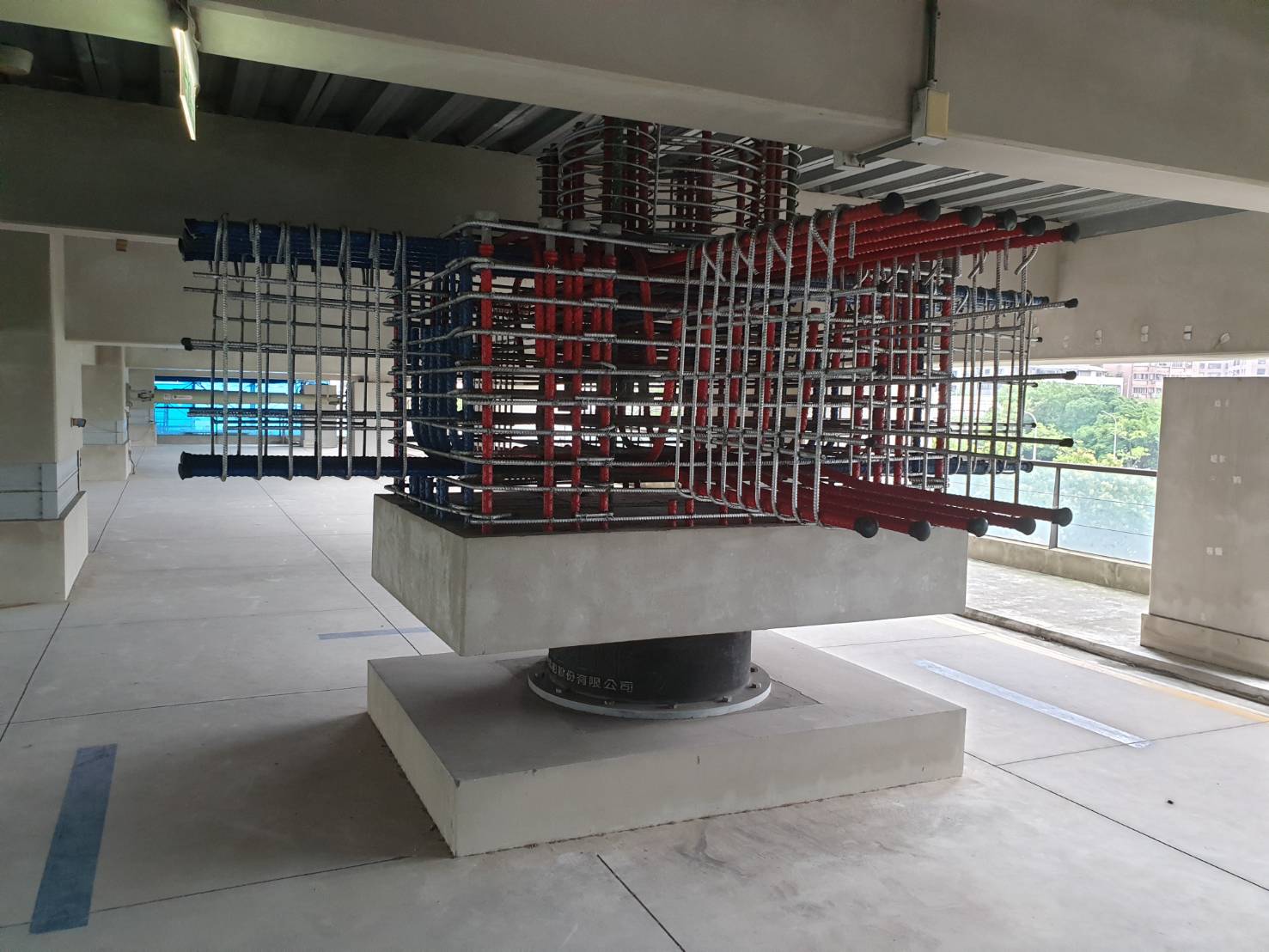

เริ่มต้นที่คำตอบในข้อแรกกันนั่นก็คือภายใน “กล่อง” ที่ปิดอยู่รอบๆ เสาภายในที่อยู่ในชั้นๆ นี้ จะมีชุดอุปกรณ์ที่เรียกว่า ระบบแยกส่วนโครงสร้าง หรือ ISOLATED STRUCTURAL SYSTEM EQUIPMENT ติดตั้งอยู่ โดยที่เจ้าอุปกรณ์ๆ นี้จะมีทั้งแบบ ระบบแยกส่วนโครงสร้างที่ตำแหน่งจุดรองรับที่เป็นฐานของโครงสร้าง หรือ BASE ISOLATED SYSTEM และ ระบบแยกส่วนโครงสร้างที่ตำแหน่งระหว่างชั้นของโครงสร้าง หรือ INTER-STORY ISOLATED SYSTEM ซึ่งตามข้อมูลที่ผมได้ให้ไปก็คือ อุปกรณ์ชิ้นนี้จะถูกติดตั้งอยู่ที่ช่วงรอยต่อระหว่างเสาที่ตั้งอยู่ในแนวเดียวกันซึ่งก็จะทำหน้าที่รับเสาของชั้นที่ 4 ของอาคารทำให้ระบบที่ใช้ในอาคารๆ นี้มีชื่อเรียกแบบเต็มๆ ว่า INTER-STOREY ISOLATED STRUCTURAL SYSTEM EQUIPMENT นั่นเองครับ
สำหรับคำถามข้อที่สองก็คือเจ้า INTER-STOREY ISOLATED STRUCTURAL SYSTEM EQUIPMENT นี้จะคอยทำหน้าที่ในการแยกส่วนของโครงสร้างหนึ่งๆ ไม่ให้เกิดการเคลื่อนตัวหรือเสียรูปไปเนื่องมาจากแรงกระทำทางด้านข้างจากคลื่นแผ่นดินไหวที่จะถูกส่งถ่ายมาจาก ส่วนด้านล่าง หรือ ส่วนฐานราก ของอาคาร ทั้งนี้ก็เพื่อให้อาคารของเรานั้นไม่เกิดความเสียหายใดๆ ขึ้นเมื่อเกิดเหตุการณ์แผ่นดินไหวขึ้นนั่นเองครับ
ถ้าจะให้อธิบายง่ายๆ และเห็นภาพกันไปเลยก็คือ ระบบๆ นี้จะเสมือนเป็นระบบที่ทำหน้าที่ แยกส่วนกันระหว่างโครงสร้างส่วนล่างและส่วนบน ดังนั้นเมื่อท่อนล่างกับท่อนบนนั้นแยกส่วนกัน เวลาที่พื้นดินเกิดการเคลื่อนตัวไปก็จะส่งผลทำให้โครงสร้างท่อนล่างนั้นเคลื่อนที่ไปแต่ในขณะเดียวกันเจ้าโครงสร้างท่อนบนก็จะไม่เคลื่อนที่ตาม
หากจะให้ทำการยกตัวอย่างง่ายๆ ก็คือ เสมือนการที่เราเอาน้ำใส่ลงไปในกะละมัง แล้วเอา เป็ดยาง ไปลอยไว้บนผิวน้ำ พอเราทำการเขย่ากะละมังให้เกิดการเคลื่อนที่ไปในแนวราบก็จะพบว่าเจ้า เป็ดยาง จะไม่เคลื่อนที่ไปตามทิศทางที่เราได้ทำการใส่เข้าไปในตัวของกะละมังแต่ก็จะพบได้ว่าเมื่อมองมาจากภายนอกของกะละมังเจ้า เป็ดยาง กลับค่อนข้างที่จะมีความนิ่งมากๆ ด้วยซ้ำไป ดังนั้นสำหรับกรณีๆ นี้ “น้ำ” ก็คือส่วนที่จะทำหน้าที่ในการเป็น BASE ISOLATED STRUCTURAL SYSTEM EQUIPMENT โดยที่เจ้า “กะละมัง” ที่เรานำมาใช้บรรจุน้ำลงไปก็คือ จุดรองรับของโครงสร้างและเจ้า “เป็ดยาง” ที่เรานำมาใช้ลอยอยู่เหนือน้ำก็คือ โครงสร้างส่วนบนครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันอาทิตย์
#การตอบคำถามทางวิชาการประจำสัปดาห์
#เฉลยปัญหาการคำนวณเรื่องการออกแบบแผ่นพื้นครั้งที่หนึ่ง
ADMIN JAMES DEAN
