ตัวอย่างการคำนวณและแปรผลเมื่อเราทำการทดสอบ PILE LOADING TEST
ในวันนี้เป็นผลจากการทดสอบด้วยวิธี PILE DYNAMIC LOAD TEST ซึ่งได้จากการทดสอบเสาเข็มจริงๆ ณ หน้างานนะครับ ซึ่งข้อมูลที่นำมาให้รับชมนี้เป็นแค่เพียงข้อมูลในเบื้องต้นเท่านั้น ทั้งนี้ก็เพื่อให้เพื่อนๆ ได้เห็นเป็น ตย นั่นเองนะครับ

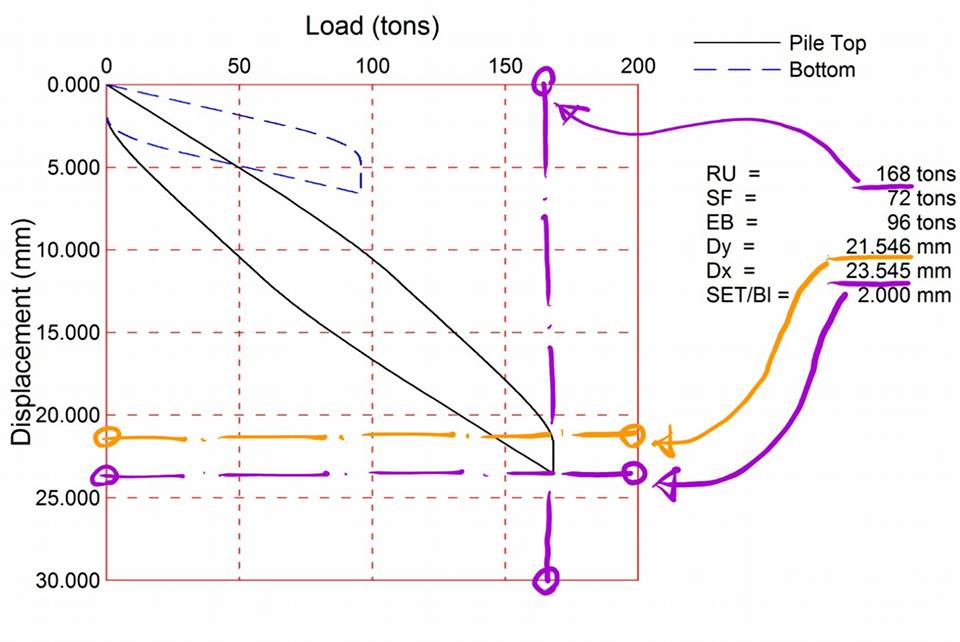

เรามาเริ่มต้นดูกันเลยก็แล้วกันนะครับ จากแผนภูมิๆ นี้เป็นเพียงแผนภูมิหนึ่งที่เป็นผลที่ได้จากการทดสอบเสาเข็มโดยวิธี DYNAMIC LOAD TEST นะครับ ซึ่งก็คือ แผนภูมิแสดงค่าความสัมพันธ์ระหว่างค่า นน บรรทุกที่เสาเข็มจะสามารถรับได้ ทางแกน X และ ค่าการทรุดตัวของเสาเข็ม ทางแกน Y นะครับ
หากเพื่อนๆ ดูแผนภูมินี้ไม่เป็นก็ไม่เป็นไรนะครับ เพราะ โดยปกติแล้วจะมีข้อความอยู่ด้านข้างที่ทำหน้าที่อธิบายแผนภูมิๆ นี้อยู่แล้วนะครับ
ปล คำอธิบายนี้เป็นการอธิบายการเก็บข้อมูลที่บริเวณส่วนด้านบนของตัวเสาเข็ม
โดยที่ความหมายของค่าต่างๆ ที่ถือว่ามีความสำคัญนั้นเป็นดังนี้
RU คือ ค่า นน บรรทุกสูงสุดที่เสาเข็มสามารถที่จะรับได้
Dy คือ ค่าระยะการทรุดตัวค่าแรกที่ นน บรรทุกสูงสุดจะมีแนวโน้มที่จะเริ่มคงที่ (CONSTANT)
Dx คือ ค่าระยะการทรุดตัวค่าสุดท้ายก่อนที่ นน บรรทุกสูงสุดจะเกิดการสะท้อนกลับ (REBOUND)
จากแผนภูมิๆ นี้จะสามารถแปรผลได้ว่า
RU หรือ ค่า นน บรรทุกสูงสุดของเสาเข็มต้นนี้ จะมีค่าเท่ากับ 168 TONS
Dy หรือ ค่าระยะการทรุดตัวค่าแรกที่ นน บรรทุกสูงสุดจะมีแนวโน้มที่จะเริ่มคงที่ จะมีค่าเท่ากับ 21.5 mm
Dx คือ ค่าระยะการทรุดตัวค่าสุดท้ายก่อนที่ นน บรรทุกสูงสุดจะเกิดการสะท้อนกลับ จะมีค่าเท่ากับ 23.5 mm
ทั้งนี้การแปรผลข้างต้นเป็นการแปรผลในเบื้องต้นเท่านั้นนะครับ เพราะ ในการใช้งานค่าที่ได้จากการทดสอบจะต้องทำอีกหลายขั้นตอนมากๆ เช่น การปรับแก้ค่า RU ด้วยค่าอัตราส่วนความปลอดภัย หรือ SAFETY FACTOR การทำการเปรียบเทียบผลของการทดสอบเสาเข็มต้นอื่นๆ ภายใต้ลักษณะทางกายภาพที่เหมือนและแตกต่างกันเพื่อเป็นการยืนยันสมมติบานในการทดสอบ เป็นต้น
หากในโอกาสหน้าผมสะดวก ผมจะขออนุญาตนำผลโดยละเอียดของการทดสอบโดยวิธี DYNAMIC LOAD TEST นี้มายก ตย แก่เพื่อนๆ ก็แล้วกันนะครับ ทั้งนี้ผมอาจที่จะรวมไปถึงการนำผลการทดสอบด้วยวิธีการ STATIC LOAD TEST มาฝากด้วยครับ ทั้งนี้ก็เพื่อที่จะให้เพื่อนๆ ได้พอที่จะเข้าใจกระบวนการในการทดสอบเสาเข็มนี้ได้พอสังเขป หากเพื่อนๆ ท่านใดมีความสนใจก็สามารถที่จะติดตามกันได้นะครับ
หวังว่าความรู้ และ ข่าวสารเล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
