การออกแบบเสาเข็มโดยให้เสาเข็มนั้นเป็นเสาเข็มแรงฝืด (SKIN FRICTION PILE)
หากว่าเราใช้ข้อบัญญัติข้อนี้ก็จะกลายเป็นว่าความยาวของเสาเข็มที่เราใช้นั้นเริ่มที่จะไม่ค่อยสอดคล้องกันกับข้อเท็จจริงๆ ที่เป็นแล้ว เพราะ หากว่าเราใช้ความยาวเสาเข็มที่มีความยาวมากๆ ปลายของเสาเข็มของเรานั้นจะมีโอกาสที่จะหยั่งอยู่บนชั้นดินที่มีความแข็งแรงจนสามารถที่จะเรียกได้ว่าเป็นเสาเข็มรับแรงแบกทาน (END BEARING PILE) ได้นะครับ สรุปง่ายๆ คือ ต่อให้เราใช้เสาเข็มที่มีความยาวมากขนาดไหน ค่ากำลังการรับ นน ของเสาเข็มนั้นจะสามารถคำนวณได้ก็จะมีโอกาสที่จะออกมาต่ำกว่าความเป็นจริงค่อนข้างสูงนั่นเองนะครับ
เรามาดู ตย วันนี้กันดีกว่านะครับ โดย ตย ในวันนี้เราจะมาดูเสาเข็มสี่เหลี่ยมตันขนาด สผก เท่ากับ 220 มม โดยที่ในตารางๆ นี้จะระบุข้อมูลให้ทราบด้วยว่าเสาเข็มแต่ละหน้าตัดนั้นมีขนาด พท หน้าตัด และ เส้นรอบรูป และ ค่าความสามารถในการรับ นน ของเสาเข็มที่ค่าความลึกของเสาเข็มที่แตกต่างกันเป็นเท่าใดนะครับ

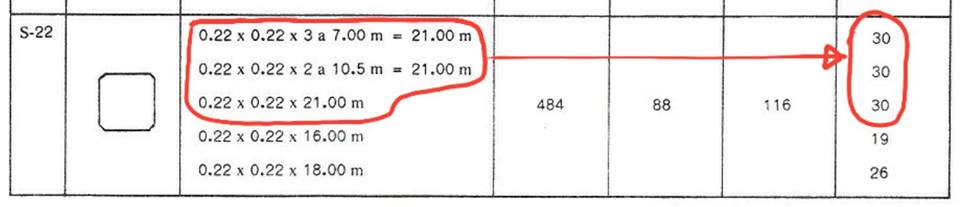

ซึ่งความยาว L ที่ผมเลือกนำมาใช้ประกอบใน ตย นี้จะเท่ากับ 21 M นะครับ โดยในตารางๆ นี้ได้ระบุเอาไว้ว่าเสาเข็มสี่เหลี่ยมตัน ขนาด สผก เท่ากับ 220 มม ความลึกเท่ากับ 21 เมตร จะสามารถรับ นน ได้เท่ากับ 30 TONS วันนี้เราจะมาทำการคำนวณหาค่า นน บรรทุกนี้ด้วยหลักการตามที่ได้ระบุเอาไว้ตามข้อบัญญัติกรุงเทพมหานครข้อ 67 กันนะครับ
ข้อมูลจากตารางๆ นี้ระบุเอาไว้ว่าเสาเข็มสี่เหลี่ยมตัน ขนาด สผก เท่ากับ 220 มม นั้นจะมีเส้นรอบรูปเท่ากับ 88 CM หรือ 0.88 เมตร นะครับ ดังนั้นสำหรับความลึกเท่ากับ 7 เมตร ค่าหน่วยแรงฝืด f ของเสาเข็มจะมีค่าเท่ากับ 600 KSM นะครับ โดยเราอาจเขียนได้ว่า
f1 = 600 KSM = 0.60 TSM
สำหรับความลึกตั้งแต่ 7 เมตร ลงไปจนถึง 21 เมตร ดังนั้นค่า L ในสมการการหาแรงฝืดของชั้นดินจึงมีค่าเท่ากับ 21-7 = 14 เมตร ค่าหน่วยแรงฝืด f’ ของเสาเข็ม ณ ค่าความลึก L จะมีค่าเท่ากับ 800 + 200 (14) = 3,600 KSM โดยเราอาจเขียนได้ว่า
f’ = 3,600 KSM = 3.60 TSM
ดังนั้นเพื่อให้การคำนวณนั้นทำได้ง่ายๆ เราจะต้องทำการคำนวณหาค่าหน่วยแรงฝืด f2 เฉลี่ยออกมานะครับ โดยเราอาจเขียนได้ว่า
f2 = (0.60 + 3.60) / 2 = 2.20 TSM
ดังนั้นหากคำนวณตามข้อบัญญัติกรุงเทพมหานครข้อ 67 ค่าความสามารถในการรับ นน บรรทุกปลอดภัยของเสาเข็มจึงมีค่าเท่ากับ
Pa = ∑ Po f L = 0.88 (0.60×7 + 2.20×14) = 30.8 TONS ≈ 30 TONS
จะเห็นได้ว่า นน บรรทุกที่คำนวณได้นั้นจะมีค่าเท่ากับค่าที่ได้ระบุเอาไว้ในตารางเลยนะครับ ดังนั้นในตอนท้ายนี้ผมจึงอยากที่จะขอเน้นย้ำอีกครั้งนะครับว่า การทดสอบคุณสมบัติของดินนั้นเป็นขั้นตอนที่มีความสำคัญมากๆ ในโครงการงานก่อสร้างของเรานะครับ เพราะ นอกจากจะทำให้เราทราบคุณสมบัติจริงๆ ของชั้นดินแล้ว การทดสอบดินยังจะเป็นสิ่งที่บ่งบอกเราได้อย่างแม่นยำอีกด้วยนะครับว่าค่าการรับ นน บรรทุกของเสาเข็มที่เราทำการประมาณค่ามาตั้งแต่แรกนั้นมีความถูกต้อง หรือ เหมาะสมมากน้อยเพียงใดนะครับ
