การออกแบบงานวิศวกรรมฐานรากแบบแผ่ในอาคาร อาจจะต้องประสบพบเจอกับปัญหา ทำให้เราไม่สามารถที่จะทำการวางฐานรากแบบเดี่ยว (ISOLATED SPREAD FOOTING) ได้ตามปกติ
ดังนั้นหากเราต้องพบเจอกับกรณีแบบนี้ เราก็อาจจะจำเป็นที่จะต้องอาศัยหลักการของฐานแผ่ร่วม (COMBINE SPREAD FOOTING) เข้ามาใช้ในการออกแบบงานวิศวกรรมฐานราก
เมื่อฐานรากแผ่แบบเดี่ยวนั้นถูกจำกัดไว้ด้วยตำแหน่งของเสาในอาคาร และ เขตพื้นที่ อันอาจจะทำให้เกิดการเยื้องศูนย์ (ECCENTRICITY) ระหว่างจุดศูนย์กลางของพื้นที่ฐานราก และ จุดศูนย์กลางของตัวเสา ซึ่งจะยังผลให้หน่วยแรงกดบนชั้นดินที่มีค่าสูงที่ด้านหนึ่งของฐาน และ มีค่าต่ำที่อีกด้านหนึ่ง ยิ่งถ้าหากมีการเยื้องศูนย์ที่มากก็อาจจะทำให้เกิดผลเสียต่อตัวของโครงสร้างฐานรากได้นะครับ
ผลเสียที่ว่านี้ก็คือ จะทำให้โครงสร้างของฐานรากนั้นขาดเสถียรภาพไป หรือ เรียกง่ายๆ ว่าขาดความมั่นคงไปนั่นเอง ซึ่งอาจจะทำให้ตัวฐานรากนั้นเกิดการพลิกคว่ำได้ (OVERTURNING OF FOOTING) หรือ ทำให้เกิดการเอียงตัวของโครงสร้างฐานรากได้ ซึ่งในที่สุดก็จะทำให้ตัวฐานรากนั้นเกิดการทรุดตัวที่ไม่เท่ากันขึ้น (DIFFERENTIAL SETTLEMENT)

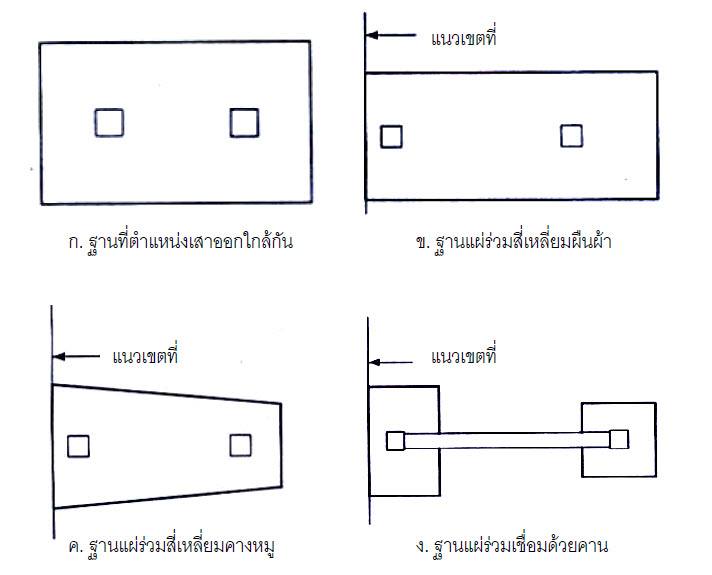

ดังนั้นหากเราต้องทำการออกแบบฐานรากประเภทนี้ เราอาจจะต้องทำการออกแบบให้เกิดการส่งถ่าย แรง และ โมเมนต์ ไปยังฐานรากที่อยู่ข้างเคียงให้ช่วยกันรับด้วย โดยที่ต้องมีส่วนของโครงสร้างที่ทำหน้าที่ในการเชื่อมกันระหว่างเสาสองเสาให้กลายเป็นฐานแผ่ร่วมให้ได้ เช่น ต้องทำ STRAP BEAM ยึดระหว่างเสาสองเสา ต้องทำฐานรากแผ่ให้เป็นฐานรากแผ่แบบร่วม เป็นต้น โดยเพื่อนๆ สามารถที่จะดูรูปภาพ ตย ของฐานรากแผ่ได้จากในรูปที่ผมแนบมาด้วยได้นะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
