เข็ม SQUARE PILE ขนาด 260 MM ยาวท่อนละ 12.5 เมตร เชื่อมต่อกัน 2 ท่อน ควรที่จะใช้วิธีการใดในทดสอบความสมบูรณ์ของเสาเข็ม
เราไม่สามารถที่จะใช้วิธีการทดสอบความสมบูรณ์ของเสาเข็มด้วยวิธี SEISMIC TEST ได้เพราะว่า ในขั้นตอนของการทดสอบโดยวิธีการนี้จะอาศัยการสะท้อนของคลื่นที่ถูกส่งผ่านลงไป และ ให้คลื่นนั้นสะท้อนกลับมาและทำการอ่านค่า ซึ่งหากเป็นเสาเข็มที่มีจำนวนหลายท่อนต่อแล้วเราจะพบว่าที่รอยต่อของเสเข็มเหล่านั้นจะมีแผ่นเหล็กเชื่อมต่ออยู่ทุกๆ รอยต่อ ดังนั้นพอคลื่นที่เราส่งลงไปเจอแผ่นเหล็กนี้เข้าก็จะสะท้อนกลับมาในทันที ทำให้ค่าที่อ่านได้จากเครื่องทดสอบจะไม่ใช่สถานะจริงๆ ที่เสาเข็มนั้นควรจะเป็นนะครับ ดังนั้นเราจะต้องอาศัยวิธีการอื่นๆ ที่อาจใช้หลักการอื่นๆ ในการวิเคราะห์ค่าความสมบูรณ์ของเสาเข็มนะครับ ซึ่งจริงๆ แล้ววิธีการในการทดสอบความสมบูรณ์วิธีการอื่นๆ นี้ก็มีหลากหลายวิธีนี้ แต่ ว่าแต่ละวิธีก็จะมีต้นทุนและมีรายละเอียดที่แตกต่างกันออกไปนะครับ
ดังนั้นในวันนี้ผมจะขอมาแนะนำวิธีการที่ผมเคยอธิบายให้แก่เพื่อนๆ ฟังไปก่อนหน้านี้แล้วในหลายๆ โพสต์ที่ผ่านมา ซึ่งก็ได้แก่วิธีการทดสอบความสมบูรณ์ของเสาเข็ม (ทางอ้อม) โดยการทดสอบการรับกำลังการรับ นน ของเสาเข็มโดยวิธีพลศาสตร์ หรือ ที่เราคุ้นเคยกันดีว่า DYNAMIC PILE LOAD TEST นั่นเองนะครับ
เพื่อนๆ หลายๆ คนอาจไม่ทราบว่าการทดสอบการรับกำลังการรับ นน ของเสาเข็มโดยวิธีพลศาสตร์นั้นนอกเหนือจากค่ากำลังความสามารถของเสาเข็มที่เราจะได้จากการทดสอบเสาเข็มแล้ว เราจะได้ผลค่าความสมบูรณ์ของหน้าตัดเสาเข็มในทางอ้อมด้วยนะครับ เรามาดู ตย การทดสอบการรับกำลังการรับ นน ของเสาเข็มโดยวิธีพลศาสตร์จาก ตย งานจริงๆ กันเลยดีกว่านะครับ

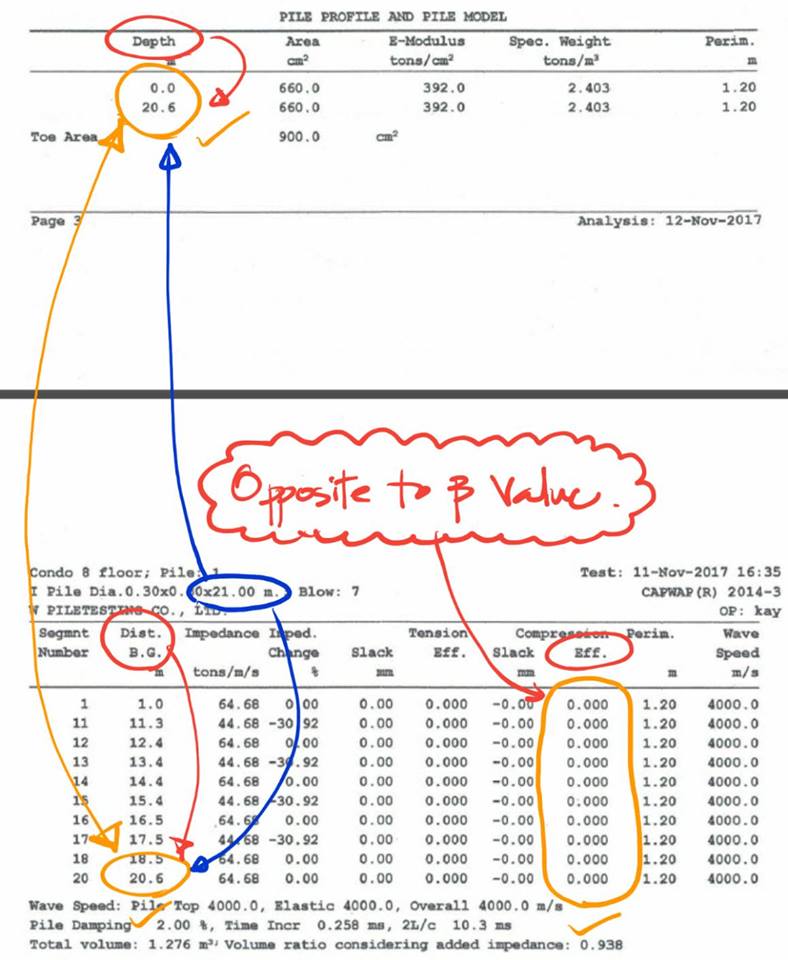

ในรูปที่ผมแนบมาด้วยนี้เป็นผลการทดสอบการรับกำลังการรับ นน ของเสาเข็มขนาดความยาวเท่ากับ 21 M โดยวิธีพลศาสตร์ที่ทำการทดสอบที่หน้างานจริงๆ งานหนึ่งของผมนะครับ ในตารางๆ นี้จะมีชื่อว่า PILE PROFILE AND PILE MODEL นะครับ จะเห็นได้จากในตอนท้ายของหน้าแรกในรูปนี้จะเห็นได้ว่าค่าในช่อง DEPTH จะมีค่าต่ำที่สุดอยู่ที่ 0.00 M และ ค่าสูงสุดจะอยู่ที่ 20.6 M นะครับ ซึ่งจะเห็นได้ว่าความลึกของเสาเข็มที่ทำการทดสอบได้จะใกล้เคียงกับความยาวจริงๆ ของเสาเข็มซึ่งมีความยาวเท่ากับ 21 M นะครับ สาเหตุที่เป็นเช่นนี้เพราะผลจากการทดสอบจะให้เป็นค่าความยาวของเสาเข็มโดยประมาณซึ่งจะมีค่าบวกลบอยู่ที่ประมาณ 1 M นะครับ ดังนั้นจากผลการทดสอบนี้ก็มีโอกาสว่าเสาเข็มจะมีความยาวสั้นที่สุดเท่ากับ 20.6-1 = 19.6 M และ จะมีความยาวมากที่สุดเท่ากับ 20.6+1 = 21.6 M นะครับ
หากเราข้ามมาดูในตารางอีกหน้าหนึ่งจะพบว่าค่าในช่องที่มีชื่อว่า DIST B.G. มากที่สุดก็จะมีค่าสอดคล้องกันกับหน้าก่อนหน้านี้นะครับ คือ เท่ากับ 20.6 M นะครับ นี่ก็จะเป็นการแสดงให้เห็นนะครับว่าเสาเข็มต้นนี้จะมีความยาวช่วงที่ได้จากการทดสอบที่ถือว่ามีค่าเท่าๆ กัน เราจึงอาจถือได้ว่าเสาเข็มต้นนี้มีช่วงความยาวที่ค่อนข้างจะสมบูรณ์ ไม่มีการแตกหักใดๆ ที่ช่วงใดช่วงหนึ่งของเสาเข็มตลอดเริ่มตั้งแต่ 0 ไปจนถึง 21 M เลยนะครับ
เอาละครับ เราอาจจะทราบจากผลข้างต้นไปแล้วนะครับว่าเสาเข็มของเรานั้นมีช่วงความยาวที่ค่อนข้างจะสมบูรณ์ ไม่มีการแตกหักใดๆ ที่ช่วงใดช่วงหนึ่งของเสาเข็มไปแล้วนะครับ แต่ หากเรามีความต้องการที่จะทราบว่าหน้าตัดของเสาเข็มของเราในแต่ละช่วงความยาวนั้นมีส่วนหนึ่งส่วนใดที่อาจเกิดคอดลงไป หรือ อาจจะเกิดการแหว่งไปเนื่องด้วยกระบวนการตอกเสาเข็ม เราจะมีวิธีการดูว่าหน้าตัดเสาเข็มของเรานั้นมีความสมบูรณ์มากน้อยเพียงใดได้อย่างไร ?
ให้เราข้ามมาดูค่าช่องที่มีชื่อว่า EFF. นะครับ ซึ่งค่าๆ นี้จะ ตรงกันข้าม กันกับค่า β ที่ผมเคยได้อธิบายไปในเรื่องการทดสอบความสมบูรณ์ของเสาเข็มโดยวิธี SEISMIC TEST ไปแล้วนะครับ เพราะ ค่า β ยิ่งมีค่ามากเพียงใด ก็จะแสดงให้เห็นว่าหน้าตัดของเสาเข็มของเราจะยิ่งมีความสมบูรณ์มาก ในทางกลับกันนะครับค่า EFF. นี้หากยิ่งมีค่าน้อยเพียงใด ก็จะแสดงให้เห็นว่าหน้าตัดของเสาเข็มของเราจะยิ่งมีความสมบูรณ์มากเช่นกันครับ
หากว่าดูค่าในช่องๆ นี้จะพบว่าค่า EFF. ของเสาเข็มจะมีค่าเท่ากับ 0.00 ในทุกๆ ช่วงของความยาวของเสาเข็มเลยนะครับ เราจึงอาจถือได้ว่าเสาเข็มต้นนี้มีหน้าตัดที่ค่อนข้างจะสมบูรณ์ หน้าตัดนั้นไม่มีการคอด หรือ แหว่งใดๆ ที่ช่วงใดช่วงหนึ่งของเสาเข็มตลอดเริ่มตั้งแต่ 0 ไปจนถึง 21 M เลยนะครับ
อย่างที่ผมบอกไปก่อนหน้านี้นะครับว่าวิธีในการทดสอบความสมบูรณ์ของเสาเข็มตามที่ผมได้อธิบายไปก่อนหน้านี้ เป็นวิธีการทดสอบและประเมินโดยการประมาณการเท่านั้นนะครับ เพราะ หากว่าเราทำการทดสอบแล้วไม่พบว่าเสาเข้มนั้นมีความบกพร่องใดๆ เลย เราก็อาจจะพอเชื่อถือได้นะครับว่าเสาเข็มของเรานั้นมีความสมบูรณ์มากเพียงพอ สามารถที่จะใช้ได้ แต่ หากเราทำการทดสอบแล้วพบข้อบกพร่องใดๆ ในเรื่อง ความยาว หรือ หน้าตัด ของเสาเข็มก็แล้วแต่ เราอาจที่จะต้องทำการทดสอบเสาเข้มต้นที่มีปัญหานี้ด้วยวิธีการอื่นๆ ที่มีความละเอียดมากยิ่งขึ้น ทั้งนี้ก็เพื่อให้ต้นทุนค่าใช้จ่ายในการ ทดสอบ และ การก่อสร้าง รวมไปถึงกระบวนการ และ ขั้นตอนในการทดสอบเสาเข็มของเรานั้นมีความเหมาะสม และ ถูกต้อง มากที่สุดนะครับ เพราะ จริงๆ แล้วงานก่อสร้างก็ไม่ได้แตกต่างจากการทำงานอื่นๆ มากนักนะครับ คือ หากไม่มีความจำเป็นจริงๆ เราก็ต้องทำการใดๆ ที่ถือเป็นการขี่ช้างจับตั๊กแตนให้เกิดความสิ้นเปลืองใดๆ เกินกว่าความจำเป็นนั่นเองครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
