สวัสดีครับเพื่อนๆ ที่รักทุกๆ ท่าน

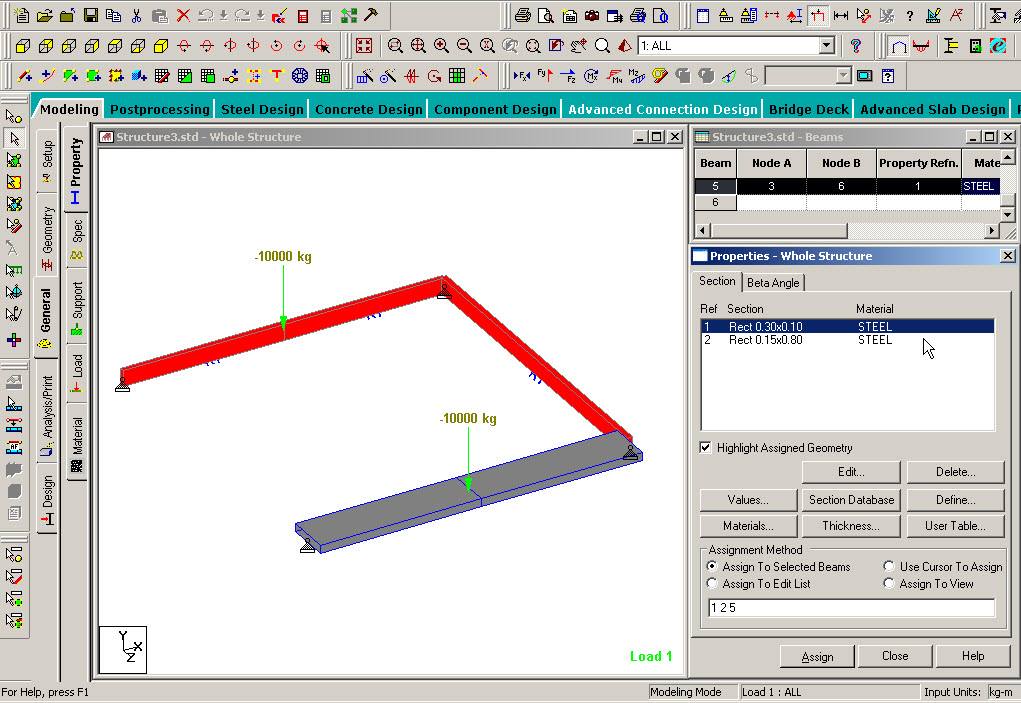

วันนี้ผมจะขอมาตอบคำถามของน้องวิศวกรท่านหนึ่งที่ผมเคยถามผมมาสักพักแล้วครับเกี่ยวกับเรื่องการออกแบบโครงสร้าง LONG SPAN นะครับว่ามีหลักและวิธีการอย่างไร? ก่อนอื่นผมขอตอบแบบนี้นะครับว่าหลักการสำคัญในการออกแบบโครงสร้างที่มีลักษณะเป็น LONG SPAN นั้่นมีหลายประการมาก แต่ ที่ผมนำมาเป็นหัวข้อย่อยในวันนี้คือหลักการที่เราสามารถนำไปประยุกต์ใช้ได้โดยง่ายที่สุด นั่นก็คือ หลักการขนาดหน้าตัดเทียบเท่า นั่นเองครับ เรามาดู ตย ประกอบคำอธิบายของผมกันก่อนนะครับ เรามีคานช่วงเดียวซึ่งมีขนาดความยาวของคานเท่ากับ 6 m จำนวน 2 คาน โดยที่คานหนึ่งมีขนาดกว้าง 10 cm ลึก 30 cm และ อีกคานหนึ่งมีขนาดกว้าง 80 cm ลึก 15 cm (ดูรูปที่ 1 ประกอบนะครับ) คานทั้งสองจะถูกวางอยู่บนจุดรองรับแบบ PINNED โดยที่ทั้งสองคานนี้จะต้องรับ นน กระทำแบบจุดขนาด 10,000 kgf ที่กึ่งกลางคาน กำหนดให้คานทั้งสองมีค่าโมดูลัสยืดหยุ่นเท่ากับ 2×10^(6) ksc นะครับ
ผมจะใช้ซอฟต์แวร์ทาง FINITE ELEMENT ทำการวิเคราะห์โครงสร้างนะครับ เรามาดูคำตอบกันนะครับ
จะพบว่าถึงแม้ว่าคานทั้งสองนี้จะมีขนาดหน้าตัดที่ไม่เท่ากัน แต่ ผลของค่าการโก่งตัวในแนวดิ่งที่ออกมากลับมีค่าเท่ากันเลย คือ 10 mm นะครับ (ดูรูปที่ 2 ประกอบนะครับ)
เพื่อนๆ ทราบ หรือ สงสัยกันมั้ยครับว่าเหตุใดคำตอบถึงออกมาเป็นแบบนี้ ?
คำตอบของคำถามนี้ก็คือผมได้ใช้ หลักการขนาดหน้าตัดเทียบเท่า นั่นเองครับ
เรามาเริ่มต้นดูค่าโมเมนต์ความเฉื่อยของคานที่มีความกว้าง 10 cm และ ความลึก 30 cm กันก่อนนะครับ
I = B H ^(3) /12 = (10)(30)^(3)/(12) = 22,500 cm^(4)
มาดูค่าโมเมนต์ความเฉื่อยของคานที่มีความกว้าง 80 cm และ ความลึก 15 cm กันบ้างนะครับ
I = B H ^(3) /12 = (80)(15)^(3)/(12) = 22,500 cm^(4)
หากนำค่าโมเมนต์ความเฉื่อยนี้ไปแทนค่าในสมการค่าการโก่งตัวในแนวดิ่งซึ่งมีค่าเท่ากับ
Δ = PL^(3)/48EI
จะพบว่าคำตอบจะมีค่าเท่ากับ
Δ = (10×10,000×600)^(3)/(48x2x10^(6)x22,500) = 10 mm
เพื่อนๆ จะเห็นว่าหลักการนี้สามารถทำได้ง่ายมากๆ นะครับ อย่างแรกเลย คือ เราควรต้องทราบก่อนนะครับว่าหน้าตัดของเรานั้นต้องการขนาดหน้าตัดที่มีค่าโมเมนต์ความเฉื่อยขนาดเท่าใดจึงจะทำให้คานของเราสามารถที่จะมีค่าการโก่งตัวที่มีขนาดเหมาะสม และ สามารถที่จะต้านทานแรงดัดที่เกิดขึ้นได้ด้วยนะครับ จากนั้นหากเราถูกจำกัดขนาดความลึกของคานจะด้วยเหตุผลประการใดก็แล้วแต่ เราก็สามารถที่จะใช้หลักการขนาดหน้าตัดเทียบเท่าในการแก้ปัญหานี้ของเราได้ครับ
อย่างไรก็ดีผมก็ยังขอเน้นย้ำกับเพื่อนๆ อีกสักรอบนะครับว่าหลักในการออกแบบโครงสร้าง LONG SPAN นั้นยังมีอีกหลายประการมาก เอาเป็นว่าในโอกาสต่อๆ ไปหากผมมีจังหวะ และ โอกาสที่เหมาะสม ผมจะนำหลักการเหล่านี้มาขยายความให้แก่เพื่อนๆ ก็แล้วกันนะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
ADMIN JAMES DEAN
