เหตุใดในบางครั้งเมื่อเรามองดูเหล็กเสริมในฐานราก งอบ้าง ไม่งอบ้าง?

18951363_1416999948346126_5824182222819871212_n1



ref: https://www.facebook.com/bhumisiam/posts/1417000788346042

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

วันนี้ผมจะขออนุญาตมาทำการไขข้อข้องใจแก่เพื่อนวิศวกรท่านหนึ่งที่เคยสอบถามผมมาว่า เหตุใดในบางครั้งเมื่อเรามองดูเหล็กเสริมในฐานราก ไม่ว่าจะเป็น ฐานรากวางบนดิน หรือ ฐานรากวางบนเสาเข็ม ก็ตาม คือ การงอปลายของเหล็กเสริม เพราะ บางครั้งเราจะพบว่าที่ปลายของเหล็กเสริมในฐานรากจะถูกยืดออกโดยไม่มีการงอขอเลย และ ในบางครั้งก็จะพบว่าที่ปลายของเหล็กเสริมในฐานรากก็จะถูกงอขอ ? วันนี้เราจะมาหาคำตอบกันนะครับ

ในตอนเริ่มแรกเราจะมาดูรูป ตย ของปัญหาที่เรากำลังสนใจนี้กันก่อนนะครับ

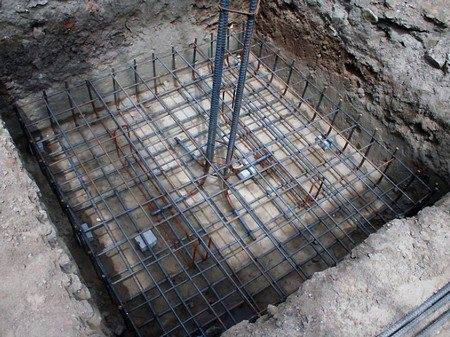

ในรูปที่ 1 จะเป็นรูปของฐานรากที่มีเหล็กเสริมหลักในตัวฐานรากที่ได้รับการงอขอที่ปลายในทุกๆ ด้าน โดยในรูปๆ นี้จะเป็นการงอขึ้นไปเป็นขนาด 90 องศานั่นเอง

ในรูปที่ 2 จะเป็นรูปของฐานรากที่มีเหล็กเสริมหลักในตัวฐานรากที่ไม่ได้รับการงอขอที่ปลายในทุกๆ ด้าน หรือ พูดง่ายๆ คือ ที่ปลายก็จะถูกยืดออกไปตรงๆ เลยนั่นเอง

สำหรับคำตอบถึงคำถามข้อนี้จะเกี่ยวข้องกับ ความยาวของระยะการฝังยึด ของเหล้กเสริมในฐานรากนั่นเองครับ ดูรูปที่ 3 ประกอบนะครับ

ระยะการฝังยึดของเหล็กเสริมในฐานรากที่ต้องการจากการคำนวณจะถูกวัดจากหน้าตัดวิกฤตที่รับโมเมนต์ดัด ซึ่งเหล็กเสริมจะเกิดหน่วยแรงดึงสูงสุดในบริเวณนี้ ดังนั้นความยาวของเหล็กเสริมจากหน้าตัดวิกฤตจะต้องมีค่าไม่น้อยกว่าระยะความยาวฝังยึดที่เหล็กเสริมนั้นต้องการ (ดูรูปที่ 3 ก ประกอบนะครับ) ทั้งนี้ก็เพื่อป้องกันไม่ให้โครงกสร้างฐานรากนั้นเกิดการวิบัติเนื่องจากการที่เหล็กเสริมเกิดแรงยึดเหนี่ยวไม่เพียงพอ แต่ ถ้าหากว่าระยะฝังยึดเหล็กนั้นไม่มากเพียงพอ ก็อาจทำการแก้ไขได้ง่ายๆ โดยการงอฉาก (ดูรูปที่ 3 ข ประกอบนะครับ) หรือ อาจทำการปรับลดขนาดเหล็กเสริมให้มีขนาดที่เล็กลงมา แต่ เพิ่มจำนวนของเหล็กเสริมให้มากยิ่งขึ้นเพื่อให้ปริมาณโดยรวมของหน้าตัดเหล็กนั้นยังคงเดิมนั่นเองครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
